Vsakovací tunel 150

Vsakovacie tunely 150 sú určené na odvádzanie dažďových alebo odpadových vôd obsahujúcich znečisťujúce látky z domácností do zeme. Konštrukcia tunelov umožňuje ich využitie aj na skladovanie a odvádzanie dažďovej vody. Tunel je uložený v zemi a vytvára gravitačný infiltračný nános. Na bočných stenách má tunel pozdĺžne štrbiny, cez ktoré môžu byť splašky a dažďové vody odvádzané do zeme.

Vsakovací tunel 150 je vyroben z PEHD (vysokohustotný polyetylén) metódou vstrekovania plastov. Použitý spôsob výroby umožňuje získať produkty s kompaktnou a ľahkou štruktúrou. Každý tunel má rebrá, ktoré spevňujú štruktúru. Výška bočnej tunelovej perforácie je 300 mm. Kapacita jedného tunela je 150 litrov vody. Tunely sa dajú medzi sebou spájať a vytvoriť tak ucelený vsakovací systém.

8 na sklade

Popis

Vsakovací tunel 150

Vsakovacie tunely 150 sú určené na odvádzanie dažďových alebo odpadových vôd obsahujúcich znečisťujúce látky z domácností do zeme. Konštrukcia tunelov umožňuje ich využitie aj na skladovanie a odvádzanie dažďovej vody. Tunel je uložený v zemi a vytvára gravitačný infiltračný nános. Na bočných stenách má tunel pozdĺžne štrbiny, cez ktoré môžu byť splašky a dažďové vody odvádzané do zeme.

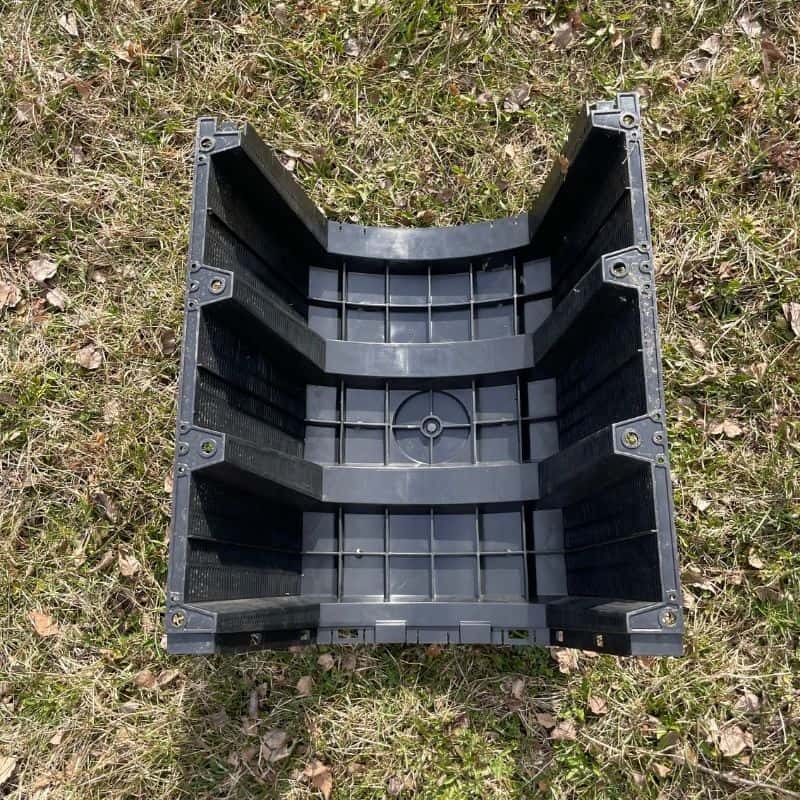

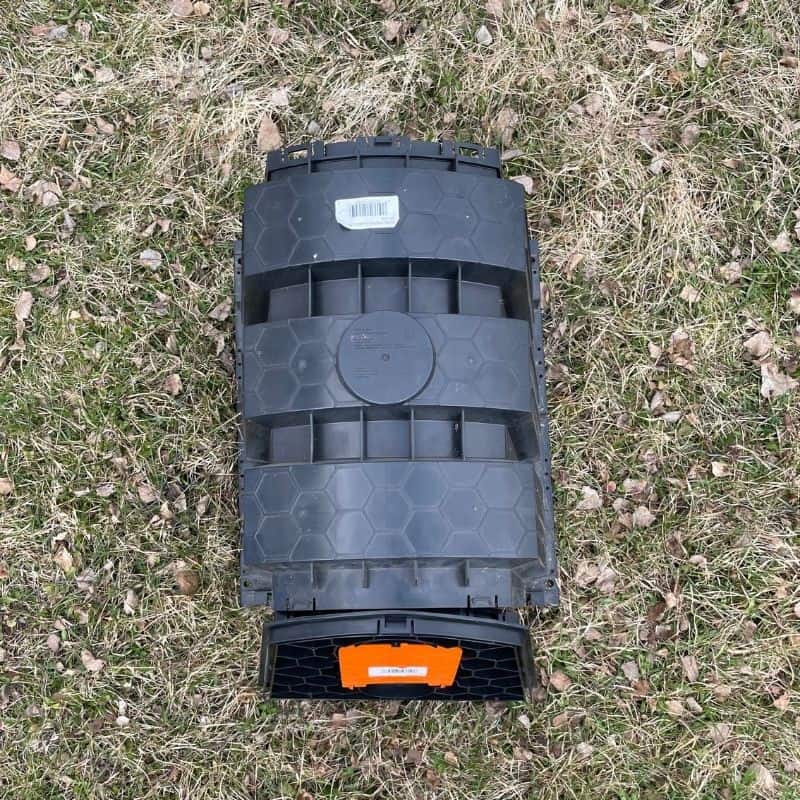

Vsakovací tunel 150 je vyroben z PEHD (vysokohustotný polyetylén) metódou vstrekovania plastov. Použitý spôsob výroby umožňuje získať produkty s kompaktnou a ľahkou štruktúrou. Každý tunel má rebrá, ktoré spevňujú štruktúru. Výška bočnej tunelovej perforácie je 300 mm. Kapacita jedného tunela je 150 litrov vody.

Vsakovacie tunely 150

sú zariadenia určené na odvádzanie dažďových alebo odpadových vôd obsahujúcich znečisťujúce látky do zeme. Tunel sa ukladá do zeme, prekrýva geotextíliou a obsypáva štrkom a zeminou. Na bočných stenách má tunel pozdĺžne štrbiny cez ktoré voda môže presakovať do zeme. Nainštalujte kryt na začiatok a koniec každého tunelu. Veká a tunely sú namontované pomocou západky. Maximálna dĺžka vsakovacieho tunelu je 30 metrov. Drenážne tunely 150 sú vyrobené z PEHD (vysokohustotný polyetylén) metódou vstrekovania plastov. Použitý spôsob výroby umožňuje získať produkty s kompaktnou a ľahkou štruktúrou. Výška bočnej tunelovej perforácie je 300 mm. Kapacita jedného tunela je 150 litrov.

Pri inštalácii tunelov za účelom vsakovania dažďovej vody do zeme výrobca odporúča prepočet: 1 ks drenážneho tunela na každých 15 m2 povrchu strechy resp. povrch, z ktorého sa voda zbiera. Hodnota bola stanovená pre priemerný ročný úhrn zrážok na 1 m2 = 600 mm.

Vsakovací tunel je pojazdný autom do 3,5t.

Montáž

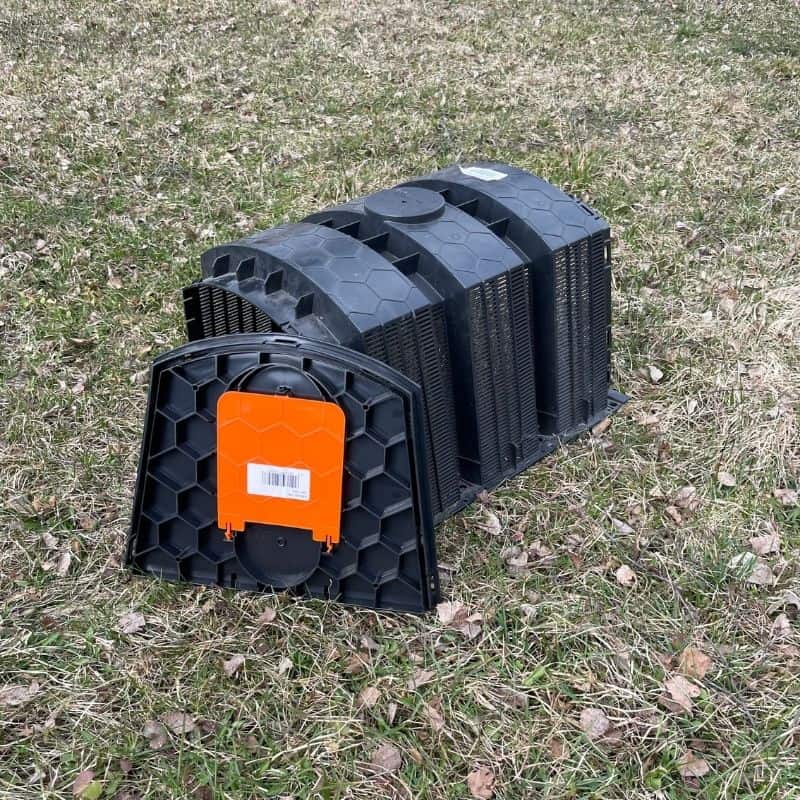

Na začiatku vsakovacieho tunelu je namontované veko s deflektorom. Úlohou deflektora je tlmenie vodného rázu privádzanej odpadovej vody alebo dažďovej vody. Prostredníctvom jeho aplikácie pod tunelmi nedochádza k vymývaniu zeminy v mieste prítoku splaškov alebo vody.

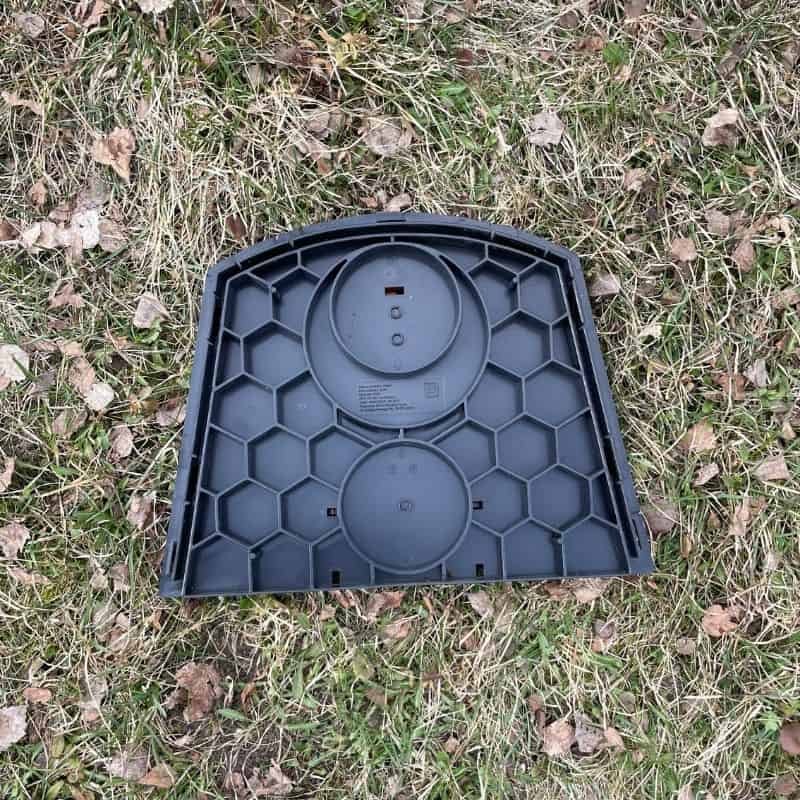

Veko osadíme aj na konci vsakovacieho tunela. Systém by mal byť vybavený odvetrávacím prívodom vzduchu na konci tunela. To je možné vykonať pomocou jedného z dvoch pripojení v hornej časti steny každého z tunelov alebo pomocou horného spojenia v uzatváracom veku.

Spojenia v hornej časti tunela možno použiť aj na revíznú rúru tunela. Minimálna šírka výkopu by mala byť 0,5m a minimálna vzdialenosť medzi každou vsakovacou vetvou z tunelov – 1m. Dno výkopu by malo byť starostlivo vyrovnané. Položte vrstvu na dno výkopu nosná filtračná vrstva pozostávajúca z kameňov s frakciou 16-32 mm, alebo kameniva (bez vápenca)
s frakciou 31-63 mm, s hrúbkou nie menšou ako 100 mm. Za predpokladu, že je pozemok dobre odvodnený. Nosná vrstva môže byť ľubovoľne zvýšená v závislosti od pôdnych a vodných pomerov. Tunely by mali byť pokryté geotextíliou. Tunely inštalujeme so spádom asi o 1 %. Tunely môžu byť umiestnené v maximálnej hĺbke 1200 mm, počítané od povrchu na vrchol tunelov. Dĺžka jednej vetvy tunelov by nemala presiahnuť 30m.

Vsakovací tunel by mal byť vybavený prívodom vzduchu – nízka ventilácia. Všetko zasypte zeminou. Pre vsakovanie dažďovej vody nie je potrebná žiadna nosná vrstva. Tunelové lôžka je možné inštalovať v dopravných priestoroch a pod parkoviskami, kde je maximláne automobilová doprava do 3,5 tony. V tomto prípade by medzi nimi malo byť dodržaných minimálne 50 cm zásypu rátaného od zemného povrchu po horný okraj tunelov.


Odporúčaná dĺžka vsakovacích tunelov:
  1. septiky a biologické čističky – Výrobca odporúča minimálnu hodnotu tunelov na jedného užívateľa pre zakladanie do zeme
    dobre odvodnené:
  2. septiky – 3 tunely pre 1 používateľa
  3. Čistiarne s prevzdušňovaním (biologické); 2 tunely pre 1 používateľa
  4. dažďová voda – Pri inštalácii za nádrž na dažďovú vodu alebo lineárny drenážny systém výrobca odporúča
    prijať konverzný faktor,
    1 vsakovací tunel na každých 15 m2 plochy strechy alebo povrch, z ktorého sa voda zbiera pri priemernom ročnom úhrne zrážok na 1 m2 = 600 mm.



Každý zákazník si môže vyskladať pre svoje potreby rôzne počty vsakovacích tunelov, deklov a rozdeľovacích šácht podľa svojich inštalačných potrieb. V prípade väčšieho odberu vieme poskytnúť zľavu. V prípade otázok nás kontaktujte.

Tu sú príklady inštalačných sád vsakovacích tunelov s príslušenstvom:

Vsakovací tunel

8x vsakovací tunel, 4x dekel

sada 8 vsakovacích tunelov + 4x uzatvárací dekel. Pre vsak s cca 120m2 plochy

18x vsakovací tunel, 4x dekel

sada 18 vsakovacích tunelov + 4x dekel. Vhodné pre vsak s cca 270m2 plochy.

12x vsakovací tunel, 4x dekel, 2x rozdeľovacia šachta

sada 12 vsakovacích tunelov + 4x dekel + 2x rozdeľovacia šachta. Vhodné pre plochu cca 180m2

Ďalšie informácie

Hmotnosť 5 kg
Rozmery 130 × 50 × 36 cm
